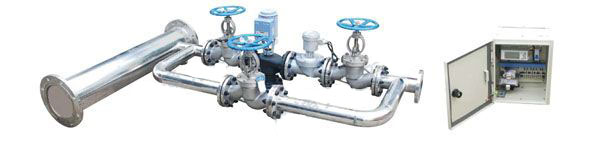

| 一、產品概述 |
| QSH型汽水混合器是我公司開發研制的新型節能環保產品。它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被廣泛地應用在加熱生活、生產用熱水及熱水除氧等系統中。長期運行實踐證明，該產品使用效果良好，尤其經過我公司為用戶配套供應的大小頭、各種閥門、儀表、水泵、溫控器等后，給用戶帶來極大的方便，同時保障了系統的正常運行。 |
|
| 二、結構及原理 |
| 該混合器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向小噴頭噴入水中，兩者在高速流動中瞬間良好混合，以達到加熱的目的。調節蒸汽側閥門（手動調節閥或電動調節閥），就可得到所需溫度的熱水 |
| |
| 三、工作特征 |
| |
對于不同型號規格的混合器，為了加熱不同溫度的熱水，在額定流量D1(th)下，所需蒸汽量D0(th)可由下式計算： |
| |
|
| |
式中: C1—水在t1溫度下的比熱(KJ/Kg·℃）
C2—水在t2溫度下的比熱(KJ/Kg·℃)
t1—進入加熱器的水溫(℃）
t2—加熱后的水溫(℃)
i0″—進入加熱器在壓力Pc下飽和蒸汽熱焓(KJ/Kg) |
| |
表-Ⅰ及表Ⅱ分別列出開式系統和循環系統在額定進水流量及蒸汽為0.4MPa下，不同加熱溫度與蒸汽消耗量的關系，供用戶選擇加熱器和復核汽源時參考。（說明：蒸汽壓力0.4MPa不一定是加熱器運行的工況條件）。 |
| |
開式系統蒸汽消耗量表 (飽和蒸汽壓力為0.4MPa) |
| |
QS |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
額定進水流量D1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
加
工
溫
度
差
℃
|
20 |
0.039 |
0.081 |
0.146 |
0.228 |
0.325 |
0.520 |
0.813 |
1.138 |
1.951 |
3.145 |
5.366 |
40 |
0.081 |
0.188 |
0.303 |
0.471 |
0.672 |
1.076 |
1.681 |
2.353 |
4.034 |
7.057 |
11.092 |
60 |
0.125 |
0.261 |
0.459 |
0.730 |
1.043 |
1.669 |
2.609 |
3.652 |
6.261 |
10.952 |
17.217 |
80 |
0.173 |
0.360 |
0.649 |
1.009 |
1.441 |
2.306 |
3.603 |
5.045 |
8.649 |
15.135 |
23.784 |
|
| |
|
| |
循環系統蒸汽消耗量表（飽和蒸汽壓力為0.4MPa) |
| |
QS |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
額定進水流量D1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
加熱
溫度
差℃ |
70-95 |
0.054 |
0.112 |
0.201 |
0.312 |
0.446 |
0.714 |
1.116 |
1.562 |
2.678 |
4.687 |
7.366 |
70-110 |
0.088 |
0.183 |
0.330 |
0.514 |
0.734 |
1.174 |
1.830 |
2.569 |
4.404 |
7.706 |
12.110 |
70-130 |
0.137 |
0.286 |
0.454 |
0.800 |
1.143 |
1.829 |
2.857 |
4.000 |
6.857 |
12.000 |
18.857 |
|
| |

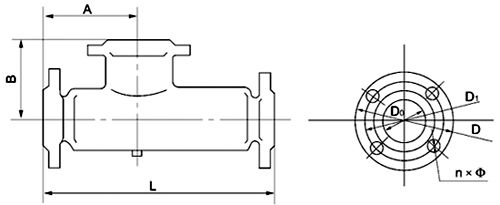

| 四、外形尺寸 |
| |
型 號 |
QS |
QS |
QS |
QS |
QS |
QS |
QS |
QS |
QS |
QS |
QS |
QS |
-4 |
-6 |
-8 |
-10 |
-12 |
-16 |
-20 |
-24 |
-32 |
-40 |
-48 |
-64 |
安
裝
尺
寸 |
A |
105 |
130 |
220 |
450 |
B |
105 |
130 |
170 |
300 |
L |
240 |
360 |
660 |
1200 |
汽
側
連
接
法
蘭 |
Dg |
32 |
50 |
100 |
200 |
D1 |
110 |
145 |
210 |
355 |
D |
145 |
180 |
245 |
405 |
n×ф |
4×18 |
4×18 |
8×18 |
12×22 |
水
側
連
接
法
蘭
|
Dg |
40 |
65 |
125 |
250 |
D1 |
110 |
145 |
210 |
355 |
D |
145 |
180 |
245 |
405 |
n×ф |
4×18 |
4×18 |
8×18 |
12×22 |
|
| |
|
| |
|
五、使用示例

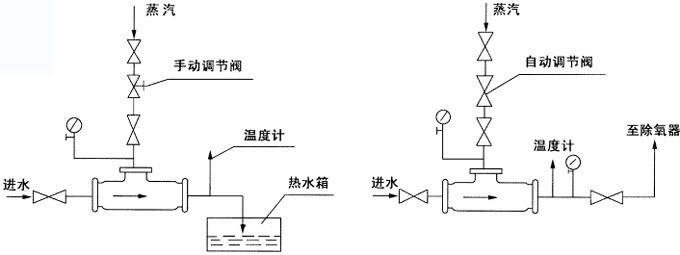

本混合器既可用于生活用熱水（圖二），預熱除氧器的進水（圖三），更可用于熱水采暖系統。出水溫度可采用自動控制，也可用手動控制，只需調節蒸汽側閥門開啟即可。
在高溫?zé)崴膳到y(tǒng)中，混合器應裝在水泵出水側，在低溫?zé)崴ǔ鏊疁囟取?5℃）采暖系統中，混合器也可裝在水泵進水側。當動力源為蒸汽噴射泵時，本混合器只能安裝在噴射泵的出水側 |
| |
 |
| |
|
| 六、安裝說明 |
| |
(一）本設備的使用條件：
1、安裝運行條件：進入混合器的蒸汽壓力：P0
QS-4～QSH-24 P0≤1.6MPa
QS-32～QSH-48 P0≤1.0MPa |
2、良好運行條件
QS-8XD～QS-24 P1+0.05≤P0≤0.6MPa
QS-32XD～QS-48 P1+0.05≤P0≤0.35MPa
示中：P0——蒸汽工作壓力(MPa)
P1——進水壓力(MPa) |
| |
對于QS-32～QS-48產品在循環系統中，如果進水壓力較高（不能滿足P1+0.05≤P0條件時），混合器應裝設在水泵的吸水側，采用熱水循環泵，使之良好運行。
3、QS-32～QS-48，一般應在地面上設支架或支墩，其負載按500kg考慮，QSH-4～QS-24，一般裝在插墻支架或其它金屬支架上。
4、混合器系統中所用的閥門、安裝的位置可參照圖四及圖五。
5、啟停：
a.在開式系統中，先開水側閥門，后開蒸汽閥門；停止運動時，先關蒸汽側閥門再關水側閥門。
b.在循環系統中，一般水的管路閥門是常開的，開啟，停水泵。因此投入使用時，先啟動水泵，后開蒸汽閥門；停止時，先關蒸汽閥門，后停水泵。
6、對于經常停電的熱水采暖系統，應在蒸汽管路上設置高溫電磁閥，當有電時，電磁閥處于常開位置；當停電時，電磁閥處于關閉位置，自動截斷汽源，保障系統安人一。
7、為了防止進入蒸汽管，蒸汽管靠近混合器處應裝設止回閥。
8、水的壓力損失：本混合器設在循環水泵出口側，未加入蒸汽時，其壓力損失為50KPa；當裝在水泵入口側，未加入蒸汽時，其壓力損失0.15MPa左右。在加入溫差△t≥20℃的蒸汽后，其壓力損失為零。
9、采用過熱蒸作熱源時，為降低噪聲，可采取逐級加熱（分段加熱）的方式或蒸汽減溫等辦法。
10、開始投入運行中，有輕微的水擊現象，但很快即可自行消失。
11、在開式系統中，進水壓力P1應≥1.0kg/cm2表壓。當熱源采用過熱蒸汽時，應分段加熱。
(二）應用范圍：
1、用于熱水采暖系統中，作加熱設備，代替原面式（間接）換熱器。
2、用于浴室加熱熱水，送入水箱，代替熱水箱中原高噪聲、強振動的蒸汽直接加熱方式（花管）。
3、用于除氧器預熱軟水（熱力除氧）
(三）安裝方式：

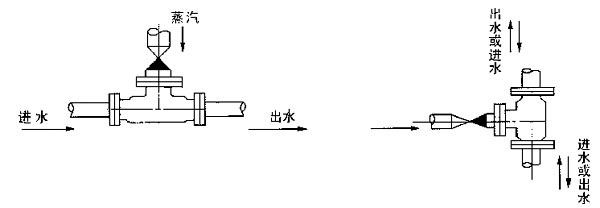

本設備采用水平或垂直安裝均可，見圖四及圖五。對于QS-32～QS-48加熱器，不宜垂直安裝。 |
| |
 |
| |
(四）在以電動泵為循環動力的熱水采暖系統中，本加熱器安裝在水泵進水側的條件：
1、加熱器出口水溫必須低于水泵入口壓力下沸騰的水溫，即不能使水泵入口之水汽化；
2、必須低于水泵本身允許的工作溫度。 |
| |
|
