一、現場環境:
廠房：8000平方米 蒸汽：0.3MPa(飽和)
二、解決問題：
1. 選型汽水混合加熱器的流量；
2. 汽水混合器使用無噪音、無震動；
3. 了解大概每小的的蒸汽耗量、需配的蒸汽管徑。
三、選型方案:
根據我們多年的設計、生產經驗，參考《供暖通風設計手冊》進行設計計算:
| 通常熱水采暖（例：2000m2，70-95℃） |
|
| 建筑面積 |
2000.00 |
m2 |
|
| 采暖熱量 |
340000.00 |
KCaL/h |
*85x2 |
| 采暖溫度 |
95.00 |
℃ |
|
| 回水溫度 |
70.00 |
℃ |
|
| 熱水流量 |
13600.00 |
Kg/h |
△t=25℃ |
| |
13.60 |
T/h |
|
| |
|
|
|
| 通常蒸汽采暖（例：2000m2，0.3MPa飽和蒸汽） |
|
| 建筑面積 |
2000.00 |
m2 |
|
| 通常采暖熱量 |
170000.00 |
KCaL/h |
*85 |
| |
197.67 |
KW |
/860 |
| 車間采暖熱量 |
340000.00 |
KCaL/h |
*2 |
| |
395.35 |
KW |
/860 |
| |
|
|
|
| 蒸汽壓力P |
3.00 |
Kg/cm2 |
表壓 |
| |
400.00 |
KPa |
絕壓 |
| 蒸汽溫度t |
143.62 |
℃ |
（飽和蒸汽） |
| 蒸汽熱焓i |
2738.50 |
KJ/Kg |
查表 |
| |
654.52 |
KCal/Kg |
|
| 蒸汽比重v |
0.46242 |
m3/Kg |
查表 |
| 蒸汽流量Q |
519.47 |
Kg/h |
|
| |
240.21 |
m3/h |
|
| |
0.06673 |
m3/s |
|
| 蒸汽流速V |
25.00 |
m/s |
經濟流速 |
| 汽截面積S |
0.00267 |
m2 |
|
| 汽半徑r |
29.15 |
mm |
|
| 汽直徑D |
58.31 |
mm |
|
經過計算確定選型我司汽水混合加熱器HQS-125-14R，每小時的蒸汽耗量約0.5T，
建議選配DN65的蒸汽管徑。

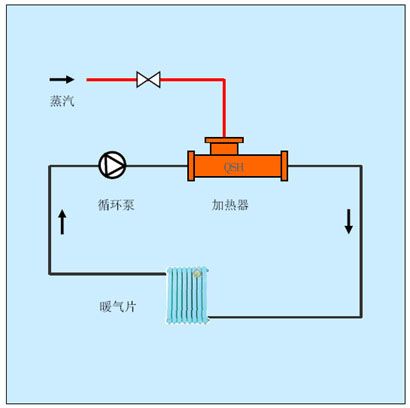

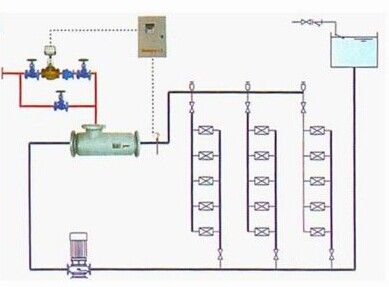

四、完整方案系統：
 |
